MF14D..G MODELLO ESTRAZIONE FRONTALE

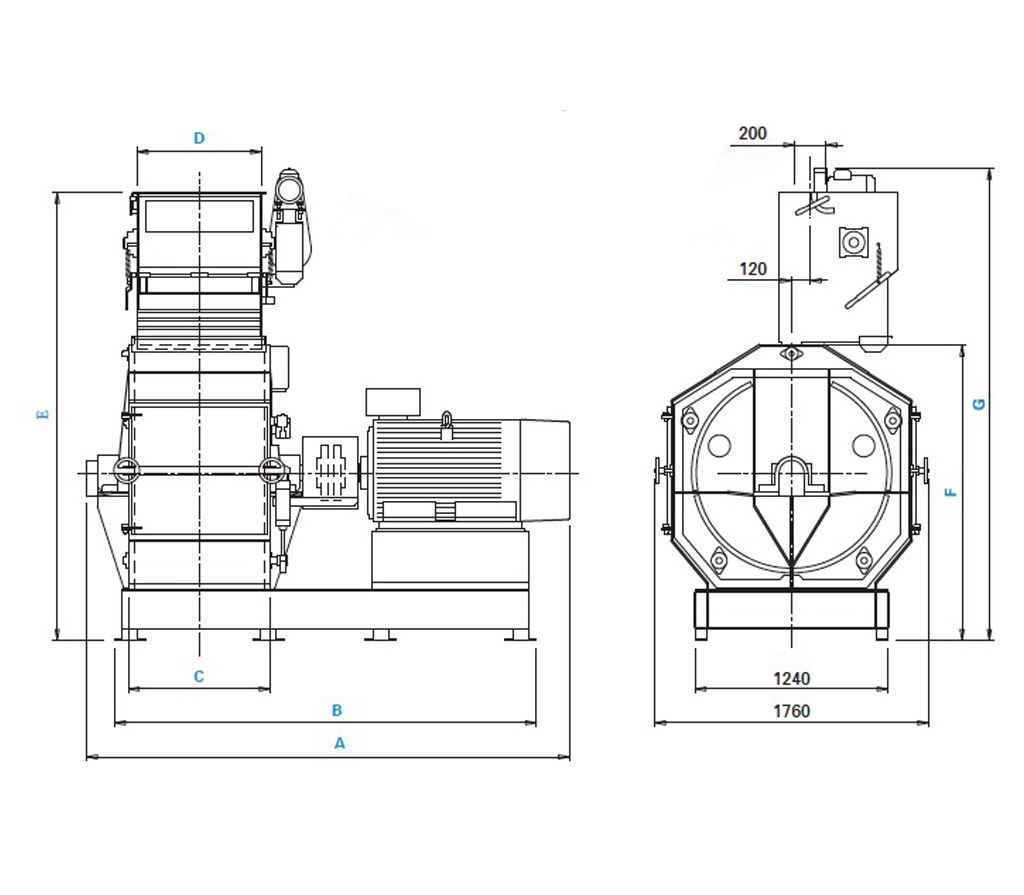

Modello | AMax | B | C | D | E | F | G | Martelli n° | Sup. Setacciante m2 | Potenza Kw | Velocità periferica m/s | Rpm | Peso Kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MF14 D13G + ASG4 | 2240 | 2180 | 470 | 360 | 2880 | 1900 | 3030 | 56 / 72 | 1.28 | 75 ÷110 | 87 | 1400 | 2350 |
MF14 D20G + ASG6 | 2440 | 2415 | 690 | 580 | 2880 | 1900 | 3030 | 88 / 120 | 2.0 | 132 ÷160 | 87 | 1400 | 2650 |
MF14 D27G + ASG8 | 3100 | 2750 | 910 | 800 | 2880 | 1900 | 3030 | 120 / 168 | 2.7 | 200 ÷ 250 | 87 | 1400 | 2950 |
MF14 D33G + ASG10 | 3380 | 2925 | 1085 | 975 | 2880 | 1900 | 3030 | 152 / 216 | 3.3 | 250 ÷ 315 | 87 | 1400 | 3450 |
MF14 D40G + ASG12 | 3801 | 3265 | 1325 | 1080 | 2944 | 1957 | 3129 | 184 / 264 | 4.0 | 315 ÷ 400 | 87 | 1400 | 4900 |
(*) I PESI SONO RIFERITI AL MULINO ALBERO NUDO, ESCLUSO MOTORE ELETTRICO ED ALIMENTATORE-SEPARATORE ASG

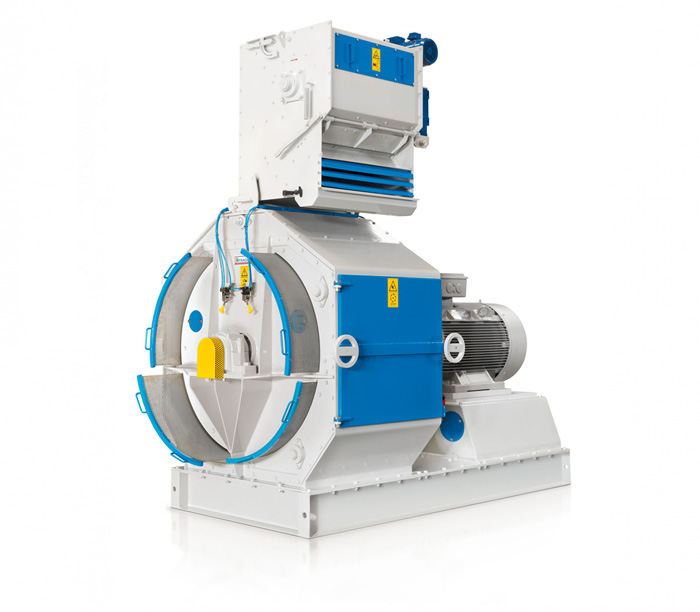

MULINO A MARTELLI
In tutti i modelli nei quali è prodotto, relativamente alle potenze installabili, il nostro mulino a martelli è caratterizzato da grandi superfici di setacciatura. Il mulino è costituita da un basamento monoblocco alloggiato su antivibranti, realizzato in lamiera di acciaio di grosso spessore pressopiegata ed elettrosaldata. Il corpo del molino a martelli Fragola è costituito di elementi saldati e tra loro bullonati sempre in lamiera di acciaio pressopiegata di grosso spessore. Anche il basamento di alloggiamento del motore è bullonato al basamento monoblocco. Ampi portelli laterali permettono un facile accesso all’interno della camera di macinazione. Le corazze superiori in acciaio antiusura sono facilmente sostituibili dall’esterno grazie al loro supporto bullonato al corpo macchina. La macchina in marcia presenta un basso grado di rumorosità ed elevata stabilità, quest’ultima grazie alla sua robustezza ed al rotore che è dinamicamente equilibrato a tutti i regimi di velocità adottabili. La trasmissione tra motore ed albero è effettuato con giunto elastico.
Modello MF14D..G (versione frontale): nei nostri mulini a martelli a versione frontale i setacci sono realizzati in quattro pezzi e sono sostituibili frontalmente a macchina in moto. I setacci vengono bloccati per mezzo di diversi appositi telai di pressione e contenimento che assicurano una manovra di sostituzione semplice e rapidissima. Il molino a martelli è corredato di tutti i dispositivi di sicurezza richiesti dalla normativa europea vigente.
ALIMENTATORE
L’alimentatore convoglia il prodotto nella camera di macinazione regolando la portata in funzione dell’assorbimento del motore del mulino. Oltre che dosare il prodotto, l’alimentatore che è del tipo alveolare a pale elicoidali, attraverso un dispositivo gravimetrico e sfruttando l’aria di aspirazione in ingresso al mulino assolve anche l’importantissima funzione di separare dal prodotto eventuali corpi estranei a diverso peso specifico, quali ferri, pietre ecc. Tra il rotore alveolare ed il dispositivo gravimetrico, come ulteriore sicurezza, è alloggiato un magnete facilmente ispezionabile. Il corpo dell’alimentare è realizzato ad elementi bullonati ed è corredato di cassetto per la raccolta dei corpi estranei.
MF14D MODELLO ESTRAZIONE LATERALE
Modello | AMax | B | C | D | E | F | G | Martelli n° | Sup. Setacciante m2 | Potenza Kw | Velocità periferica m/s | Rpm | Peso Kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MF14 D13 + ASG4 | 2240 | 2180 | 470 | 360 | 2880 | 1900 | 3030 | 56 / 72 | 1.28 | 75 ÷110 | 87 | 1400 | 1700 |
MF14 D20 + ASG6 | 2440 | 2415 | 690 | 580 | 2880 | 1900 | 3030 | 88 / 120 | 2.0 | 132 ÷160 | 87 | 1400 | 2200 |
MF14 D27 + ASG8 | 3100 | 2750 | 910 | 800 | 2880 | 1900 | 3030 | 120 / 168 | 2.7 | 200 ÷ 250 | 87 | 1400 | 2700 |
MF14 D33 + ASG10 | 3380 | 2925 | 1085 | 975 | 2880 | 1900 | 3030 | 152 / 216 | 3.3 | 250 ÷ 315 | 87 | 1400 | 3200 |
(*) I PESI SONO RIFERITI AL MULINO ALBERO NUDO, ESCLUSO MOTORE ELETTRICO ED ALIMENTATORE-SEPARATORE ASG
Modello MF14D (versione laterale): Nei nostri molini a martelli a versione laterale i setacci sono realizzati in due pezzi e sono sostituibili a macchina ferma accedendo dai portelli laterali, scorrevoli su due guide. I setacci vengono bloccati per mezzo di diversi appositi telai di pressione e contenimento che assicurano una manovra di sostituzione semplice e rapidissima. Il molino a martelli è corredato di tutti i dispositivi di sicurezza richiesti dalla normativa vigente.
MF28D..G MODELLO ESTRAZIONE FRONTALE
Modello | A | B | C | D | E | F | G | Martelli [N°] | Superficie setaccio [m²] | Potenza [kw] | Velocità periferica [m/s] | Rpm | Peso* [Kg] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MF28 D7 G ASG5R | 2050 | 2010 | 620 | 495 | 2390 | 1270 | 2340 | 52 | 0,7 | 37-75 | 92 | 2940 | 1610 |
MF28 D10 G ASG7R | 2430 | 2210 | 820 | 600 | 2390 | 1270 | 2340 | 68 | 1,0 | 75-132 | 92 | 2940 | 1990 |
MF28 D15 G ASG10R | 2870 | 2590 | 1115 | 890 | 2390 | 1270 | 2340 | 100 | 1,5 | 132-200 | 92 | 2940 | 2300 |
(*) I PESI SONO RIFERITI AL MULINO ALBERO NUDO, ESCLUSO MOTORE ELETTRICO ED ALIMENTATORE-SEPARATORE ASG
MF28D MODELLO ESTRAZIONE LATERALE
Modello | A | B | C | D | E | F | G | Martelli [N°] | Superficie setaccio [m²] | Potenza [kw] | Velocità periferica [m/s] | Rpm | Peso* [Kg] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MF28 D7 ASG5R | 2050 | 2010 | 620 | 495 | 2390 | 1270 | 2340 | 52 | 0,7 | 37-75 | 92 | 2940 | 1200 |
MF28 D10 ASG7R | 2426 | 2210 | 820 | 600 | 2390 | 1270 | 2340 | 68 | 1,0 | 75-132 | 92 | 2940 | 1550 |
MF28 D15 ASG10R | 2870 | 2590 | 1115 | 890 | 2390 | 1270 | 2340 | 100 | 1,5 | 132-200 | 92 | 2940 | 2000 |
(*) I PESI SONO RIFERITI AL MULINO ALBERO NUDO, ESCLUSO MOTORE ELETTRICO ED ALIMENTATORE-SEPARATORE ASG
MF28 D300
Modello | A | B | C | D | E | Martelli N°. | Superficie setacciante m² | Potenza Kw | Velocità periferica m/s | rpm | Peso* Kg |
---|---|---|---|---|---|---|---|---|---|---|---|
MF28D300 | 215 | 260 | 670 | 215 | 893 | 18 | 0,3 | 15-30 | 91 | 2900 | 610 |
(*) I PESI SONO RIFERITI AL MULINO ALBERO NUDO, ESCLUSO MOTORE ELETTRICO ED ALIMENTATORE-SEPARATORE ASG
MF28D200
Modello | A | B | C | D | E | Martelli N°. | Superficie setacciante m² | Potenza Kw | Velocità periferica m/s | rpm | Peso* Kg |
---|---|---|---|---|---|---|---|---|---|---|---|
MF28D200 | 170 | 210 | 590 | 200 | 580 | 12 | 0,2 | 11 | 57 | 2900 | 170 |
(*) I PESI SONO RIFERITI AL MULINO ALBERO NUDO, ESCLUSO MOTORE ELETTRICO ED ALIMENTATORE-SEPARATORE ASG
