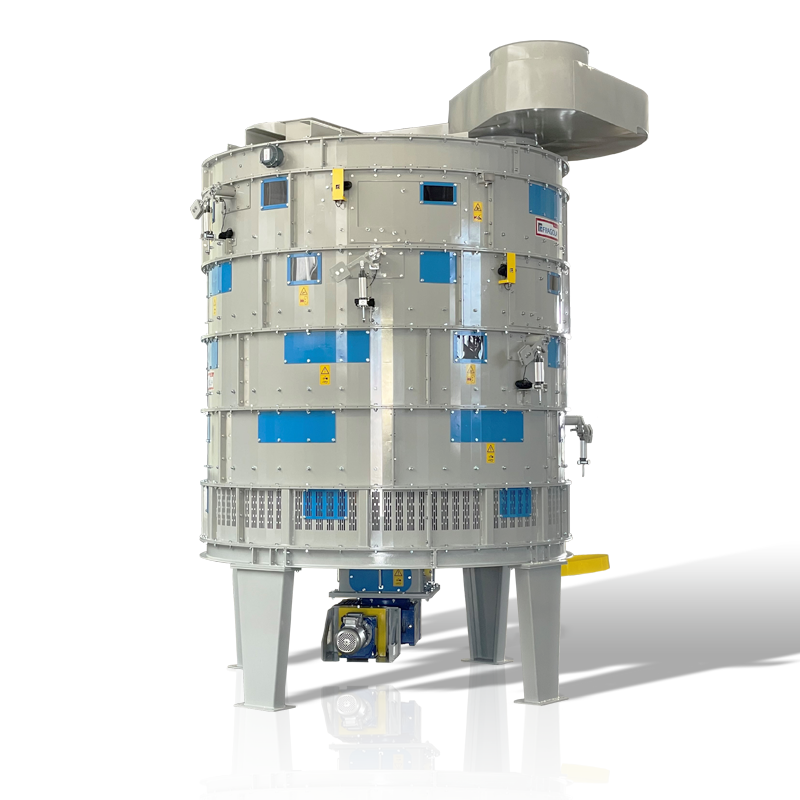

EL ENFRIADOR ROTATORIO RRF SE UTILIZA PARA ENFRIAR HARINAS, PELLET O COPOS.
En la industria de los piensos, se utiliza ampliamente en las líneas de granulación para la refrigeración del pellet.
Gracias a su diseño sencillo y racional y a su construcción resistente, nuestros enfriadores rotatorios modulares se caracterizan por un alto grado de fiabilidad y eficacia. En espacios de instalación reducidos, garantizan un tratamiento óptimo del producto en poco tiempo.
PUNTOS FUERTES:
- Proceso eficaz y altamente personalizable;
- Cambio rápido del producto;
- Alta fiabilidad;
- Bajo mantenimiento y acceso a los componentes de la máquina desde el exterior;
- Fácil instalación en espacios reducidos.
CARACTERÍSTICAS TÉCNICAS
El nuevo enfriador rotatorio, cuya construcción se ha rediseñado por completo, se desarrolla verticalmente de forma modular.
En tamaños estándar, los módulos cilíndricos están disponibles con diámetros de 2,2, 2,5 y 2,8 metros y van desde un número mínimo
Cada módulo consta de:
- Anillo exterior formado por paneles embridados plegados a presión desmontables completamente, equipado con un portillo de acceso al interior y portillos de inspección;
- Rodete formado por un eje giratorio embridado y un plano de apoyo del producto, compuesto por sectores circulares basculantes autolimpiantes de chapa ranurada;
- Dispositivo de nivelación de la capa de producto;
- Sensores de seguridad y control del paso de producto para garantizar un cambio rápido de producto.
- La motorización se compone de un motorreductor, una junta de seguridad y un reductor acoplado directamente en el eje de la máquina.
La velocidad de rotación, variable mediante un inversor, permite ajustar el tiempo de tratamiento.
En la base de la máquina se encuentra el módulo de entrada del aire de refrigeración.
FUNCIONAMIENTO
El producto se alimenta desde arriba y, mediante los sectores basculantes de las distintas plataformas giratorias, se vuelca suavemente de plano en plano hasta la descarga del enfriador.
Al mismo tiempo, es impactado por el flujo de aire a contracorriente, que es aspirado por el módulo de base a temperatura ambiente.
El enfriamiento progresivo del producto con una baja diferencia de temperatura entre el aire y el propio producto, permite reducir la humedad relativa sin que se forme condensación.
Debido a la uniformidad de la capa y a la inclinación que sufre el producto al pasar de una etapa a la siguiente, el proceso de enfriamiento dentro delenfriador rotatorio Fragola es muy eficaz.
|
Modelo
|
A
|
Stages
|
B
|
C
|
D
|
E
|
F
|
G
|
PESO (**) [KG]
|
BED DEPT [MM]
|
CAPACIDAD MÁXIMA [TON/H] (*) Tiempo de tratamiento: 7 min
|
CAPACIDAD MÁXIMA [TON/H] (*) Tiempo de tratamiento: 10 min
|
CAPACIDAD MÁXIMA [TON/H] (*) Tiempo de tratamiento: 13 min
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
RRF 22/3
|
2200
|
3
|
450
|
450
|
1800
|
200
|
215
|
2215
|
2275
|
180
|
10,5
|
7,4
|
5,7
|
|
RRF 22/5
|
2200
|
5
|
450
|
450
|
2700
|
200
|
215
|
3115
|
3705
|
180
|
14,4
|
12,3
|
9,4
|
|
RRF 22/8
|
2200
|
8
|
450
|
450
|
4050
|
200
|
215
|
4465
|
5100
|
180
|
28,1
|
19,6
|
15,1
|
|
RRF 25/3
|
2500
|
3
|
500
|
500
|
2000
|
200
|
215
|
2415
|
3160
|
200
|
15,1
|
10,6
|
8,1
|
|
RRF 25/5
|
2500
|
5
|
500
|
500
|
3000
|
200
|
215
|
3415
|
4220
|
200
|
25,2
|
17,6
|
13,6
|
|
RRF 25/8
|
2500
|
8
|
500
|
500
|
4500
|
200
|
215
|
4915
|
5810
|
200
|
40,3
|
28,2
|
21,7
|
|
RRF 28/3
|
2800
|
3
|
550
|
550
|
2200
|
200
|
215
|
2615
|
3560
|
200
|
18,9
|
13,3
|
12,2
|
|
RRF 28/5
|
2800
|
5
|
550
|
550
|
3300
|
200
|
215
|
3715
|
4760
|
200
|
31,6
|
22,1
|
17,0
|
|
RRF 28/8
|
2800
|
8
|
550
|
550
|
4950
|
200
|
215
|
5365
|
6560
|
200
|
50,5
|
35,4
|
27,2
|
(*) Referido a un producto con un peso específico de 0,6 kg/dm3.
(**) El soporte no está incluido.
Fragola Spa se reserva el derecho de modificar el diseño y las especificaciones del producto sin previo aviso.
